안녕하세요! 저는 직사각형 파이프 공급업체인데, 이러한 파이프의 벽 두께를 비파괴적으로 측정하는 방법에 대해 자주 질문을 받습니다. 건설, 제조 또는 기타 응용 분야에 파이프를 사용하든 이는 중요한 측면입니다. 이 블로그에서는 손상을 주지 않고 직사각형 파이프의 벽 두께를 측정하는 데 사용할 수 있는 몇 가지 효과적인 방법을 공유하겠습니다.
비파괴 검사(NDT)가 중요한 이유
방법을 살펴보기 전에 비파괴 테스트가 왜 그렇게 중요한지에 대해 이야기해 보겠습니다. 직사각형 파이프를 다룰 때 단지 벽 두께를 확인하기 위해 잘라내고 싶지는 않습니다. 파이프를 절단하면 의도한 목적에 맞지 않게 될 수 있으며 시간과 비용도 많이 듭니다. 비파괴 테스트를 통해 파이프를 그대로 유지하면서 정확한 측정을 얻을 수 있으므로 프로젝트에 계속 사용할 수 있습니다.
초음파 테스트
직사각형 파이프의 벽 두께를 비파괴적으로 측정하는 가장 널리 사용되는 방법 중 하나는 초음파 테스트입니다. 이 방법은 고주파 음파를 파이프에 보내는 방식으로 작동합니다. 이 음파가 파이프의 내벽과 외벽에 부딪히면 다시 튕겨져 나오고, 파동이 되돌아오는 데 걸리는 시간을 측정합니다.
초음파 테스트의 기본 원리는 재료의 소리 속도가 상대적으로 일정하다는 사실에 기초합니다. 파이프 재료의 소리 속도를 알고 음파가 벽을 통과하는 데 걸리는 시간을 측정하면 벽 두께를 계산할 수 있습니다.
초음파 테스트를 수행하려면 초음파 두께 측정기가 필요합니다. 이 게이지는 비교적 사용하기 쉽습니다. 먼저, 측정할 파이프 표면을 청소해야 합니다. 이렇게 하면 음파가 파이프 안으로 원활하게 이동할 수 있습니다. 그런 다음 파이프 표면에 오일이나 젤과 같은 커플링제를 소량 바르십시오. 이는 게이지 프로브에서 파이프로 음파를 전달하는 데 도움이 됩니다.
프로브를 파이프 위에 놓으면 게이지에 벽 두께 측정값이 표시됩니다. 정확한 평균 두께를 얻으려면 파이프의 여러 지점에서 여러 측정을 수행하는 것이 중요합니다. 벽 두께는 파이프의 길이와 둘레에 따라 약간 다를 수 있기 때문입니다.
와전류 테스트
와전류 테스트는 특히 파이프가 강철과 같은 전도성 재료로 만들어진 경우 직사각형 파이프의 벽 두께를 측정하는 데 사용할 수 있는 또 다른 비파괴 방법입니다. 이 방법은 프로브를 사용하여 파이프 주위에 교번 자기장을 생성하는 방식으로 작동합니다.
프로브를 파이프 근처에 배치하면 교류 자기장이 파이프에 와전류를 유도합니다. 이러한 와전류의 강도와 거동은 파이프의 벽 두께에 영향을 받습니다. 와전류의 변화를 측정하여 벽 두께를 결정할 수 있습니다.
와전류 테스트에는 몇 가지 장점이 있습니다. 파이프에 표면 코팅이 있는 경우에도 벽 두께의 변화를 감지하는 데 사용할 수 있습니다. 또한 상대적으로 빠른 방법이므로 많은 수의 파이프를 신속하게 검사하는 데 적합합니다.
그러나 와전류 테스트에는 몇 가지 제한 사항이 있습니다. 주로 전도성 물질에 적합하며 측정 정확도는 파이프의 모양 및 표면 거칠기와 같은 요소에 의해 영향을 받을 수 있습니다.
레이저 스캐닝
레이저 스캐닝은 직사각형 파이프의 벽 두께를 측정하는 보다 진보된 비파괴 방법입니다. 이 방법은 레이저 빔을 사용하여 파이프의 외부 및 내부 표면을 스캔합니다.
레이저 스캐너는 파이프 표면에서 반사되는 레이저 빔을 방출합니다. 스캐너와 표면 사이의 거리를 측정하여 시스템은 벽 두께를 계산할 수 있습니다. 레이저 스캐닝은 매우 정확하고 상세한 측정을 제공할 수 있으며 파이프의 3D 모델을 생성할 수도 있어 추가 분석에 유용할 수 있습니다.
레이저 스캐닝의 장점 중 하나는 복잡한 모양이나 불규칙한 표면을 가진 파이프의 벽 두께를 측정하는 데 사용할 수 있다는 것입니다. 그러나 레이저 스캐닝 장비는 상당히 비쌀 수 있으며 작동하려면 어느 정도 기술적 전문 지식이 필요합니다.
X - 레이 테스트
X-Ray 테스트는 직사각형 파이프의 벽 두께를 측정하는 강력한 비파괴 방법입니다. 이 방법은 파이프를 통해 X선을 통과시켜 작동합니다. X-선은 벽의 두께에 따라 파이프 재질에 따라 다르게 흡수됩니다.
파이프 반대쪽에 있는 감지기는 통과하는 X-선을 포착합니다. 검출기에서 X선의 강도를 분석하여 파이프의 벽 두께를 결정할 수 있습니다. X-ray 테스트는 매우 정확한 측정을 제공할 수 있으며 균열이나 공극과 같은 파이프 내부 결함도 감지할 수 있습니다.
그러나 X-Ray 검사에는 몇 가지 단점이 있습니다. 이를 위해서는 특수 장비와 숙련된 작업자가 필요합니다. 적절한 안전 조치를 취하지 않으면 인체 건강에 해로울 수 있으므로 X선과 관련된 안전 문제도 있습니다.
당사의 직사각형 파이프 제품

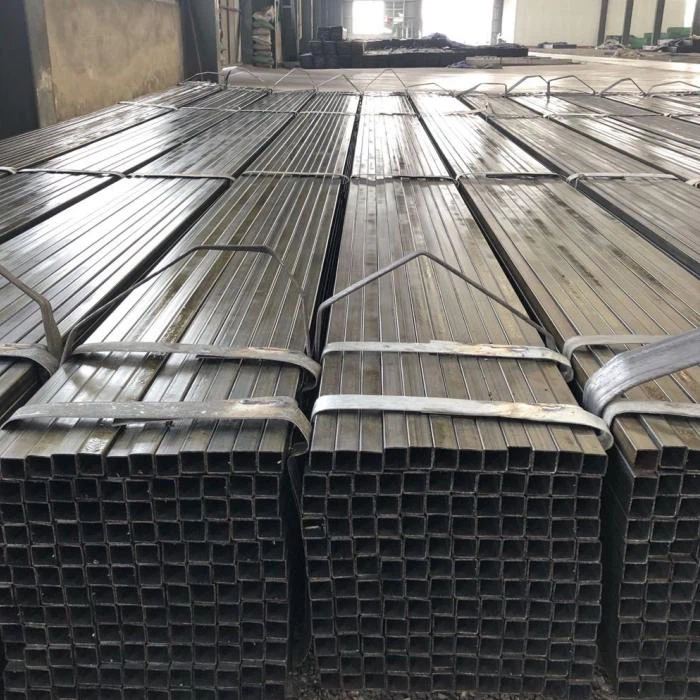

직사각형 파이프 공급업체로서 저는 다음을 포함한 다양한 제품을 제공합니다.2x2 정사각형 튜브 20 Ft,사각 스틸 튜브, 그리고직사각형 강철 튜브. 이 파이프는 고품질 재료로 만들어지며 다양한 용도에 적합합니다.
구조물을 건설하든, 기계를 제작하든, DIY 프로젝트를 진행하든 당사의 직사각형 파이프는 탁월한 선택입니다. 그리고 제가 논의한 비파괴 테스트 방법을 사용하면 구매한 파이프가 벽 두께 측면에서 요구 사항을 충족하는지 확인할 수 있습니다.
결론
직사각형 파이프의 벽 두께를 비파괴적으로 측정하는 것은 파이프의 품질과 성능을 보장하는 데 필수적입니다. 초음파 검사, 와전류 검사, 레이저 스캐닝, X-Ray 검사는 모두 효과적인 방법이며 각각 고유한 장점과 한계가 있습니다.
직사각형 파이프 시장에서 벽 두께를 측정해야 하는 경우, 제가 도와드리겠습니다. 테스트 방법에 대해 질문이 있거나 당사 제품에 대해 논의하고 싶다면 언제든지 문의해 주세요. 우리는 귀하의 프로젝트에 적합한 파이프를 찾고 그것이 귀하의 품질 표준을 충족하는지 확인하기 위해 협력할 수 있습니다.
참고자료
- "비파괴 검사 핸드북", 1권: 미국 비파괴 검사 협회에서 발행한 초음파 검사.
- David A. Scott의 "와전류 테스트 원리 및 응용".
- "산업 검사를 위한 레이저 스캐닝 기술", 국제 첨단 제조 기술 저널의 연구 논문.
- John R. Bowman의 "재료 검사에서의 X-Ray 테스트".
